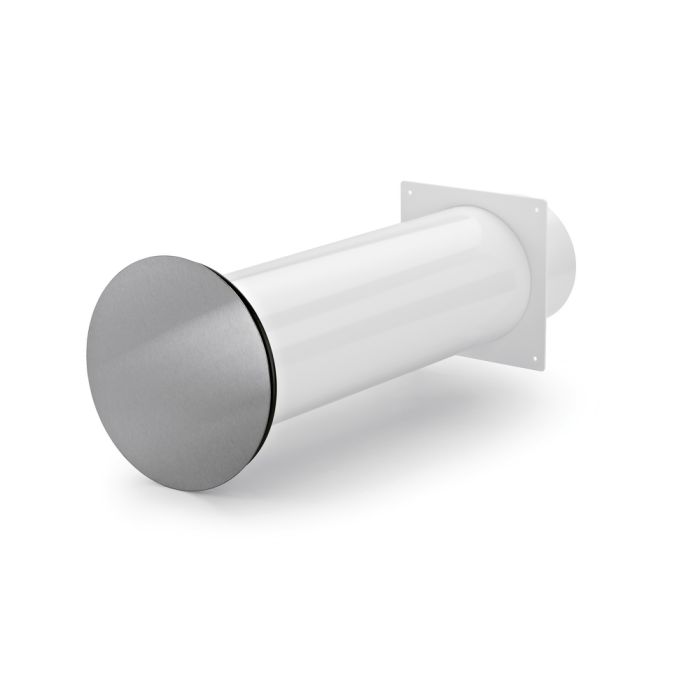

Mauerkasten COMPAIR® flow Star GTS 150 - Rundrohranschluss
Hersteller:
Lieferzeit:
2-3 Tage
EAN
4027801102166
SKU
4043040
Auf Lager
282,99 €
Inkl. Steuern, exkl. Versandkosten
Ihre gesetzlichen Gewährleistungsrechte
Für Waren, die in der Europäischen Union verkauft werden, gilt eine gesetzliche Gewährleistung der Vertragsmäßigkeit von mindestens zwei Jahren.
Entsprechen Waren nicht der Beschreibung oder funktionieren sie nicht bestimmungsgemäß, haftet der Verkäufer für jede Vertragswidrigkeit, die zum Zeitpunkt der Lieferung bestand und innerhalb der Gewährleistungsfrist erkennbar wird. Sie haben dann Anspruch auf:
- kostenlose Nachbesserung oder Ersatzlieferung,
- in bestimmten Fällen Preisminderung oder vollständige Erstattung des Kaufpreises.
Melden Sie uns das Problem so bald wie möglich und legen Sie einen Kaufnachweis vor.
Diese Rechte sind unentgeltlich und werden durch eine zusätzliche Herstellergarantie nicht eingeschränkt.
Mehr Informationen: europa.eu/youreurope/garantien
Mauerkasten COMPAIR® flow Star GTS - Mit diesem Mauerkasten gelang die Verknüpfung von hoher Strömungsleistung, perfekter Wandanschlussdichtigkeit und moderner Außenoptik.
Beim flow Star GTS wird die auftretende hohe Energie, bedingt durch den großen Strömungsquerschnitt, durch eine zusätzliche verbaute Druckfeder aufgenommen. Bei abgeschalteter Haube schließt die Frontplatte bündig mit der Außenwand ab.
Eigenschaften und Funktionen
Beim flow Star GTS wird die auftretende hohe Energie, bedingt durch den großen Strömungsquerschnitt, durch eine zusätzliche verbaute Druckfeder aufgenommen. Bei abgeschalteter Haube schließt die Frontplatte bündig mit der Außenwand ab.
Eigenschaften und Funktionen
- optimales Strömungsverhalten durch Leitkörper-Technologie
- elegantes Design (ebene Flächen anstelle von Lamellen)
- Schließen des Mauerkastens mit Federkraft und zusätzlichen Magneten
- Mindestöffnungsdruck bei 125er System 100 Pa bzw. 150 Pa bei 150er System
- Kernlochbohrung 132 mm bzw. 155 mm
- Einbautiefe 314–550 mm, kürzbar bis 250 mm
- Robuste Konstruktion mit nicht rostenden, feststoffgeschmierten Kugellagern
- geringster Druckverlust aller marktgängigen Mauerkästen
- maximale Förderleistung der Abzugshaube
- geringe Geräuschentwicklung der Abzugshaube
- optimale Wärmeisolierung
- keine Rückstauklappe notwendig
- kein Klappern bei Windboen
- hohe Dichtigkeit bei ausgeschalteter Abzugshaube
- Blower-Door Zertifikat
- kein Stromanschluss notwendig
Hinweis: Bei der Kernlochbohrung muss unbedingt darauf geachtet werden, dass absolut waagerecht gebohrt wird. Die Toleranz liegt bei max. +-2°.
In den folgenden Ausführungen erhältlich:
Maßskizze (siehe auch Zoombild 2):
Download Datenblatt (PDF, 550 KB).
Beim flow Star GTS wird die auftretende hohe Energie, bedingt durch den großen Strömungsquerschnitt, durch eine zusätzliche verbaute Druckfeder aufgenommen. Bei abgeschalteter Haube schließt die Frontplatte bündig mit der Außenwand ab.
Der flow Star erfüllt mit seiner modernen, flächenbündigen Außenoptik die Erwartungen an eine zeitgemäße Küchenplanung und Architektur.
GTS steht im Wortlaut für "generation two springs" , was sich auf die zwei verbauten Federn bezieht. Im Vergleich zum ursprünglichen flow Star ist eine Druckfeder hinzugekommen, die den Strömungskörper auf den letzten 10 mm Ausfahrweg ausbremst und so einen starken Aufprall auf die Endanschläge vermeidet. Die kinetische Energie, die beim Öffnungsvorgang entsteht, wird aufgenommen und in Schließrichtung, entgegen des Volumenstroms, wieder abgegeben. Dabei wird sich die Öffnungsweite des flow Stars GTS individuell dem spezifischen Volumenstrom der Haube anpassen.
Weitere Details:
Leichte Montage, gestaltungsfreiheit, kompatibel
flow Star passt in jede Kernbohrung mit mindestens 132 mm Ø (flow Star 125) und 155 mm Ø (flow Star 150). Die Mindest-Mauerdicke beträgt 314 mm, die maximale Mauerdicke 500 mm. Das Außenrohr wird für die Rohrbau-Vormontage mit Styropor-Füllstück geliefert. Eine ausführliche, bebilderte Montageanleitung gehört zum Lieferumfang.
Die flow Star Mauerkästen sind kompatibel mit Alt- und Fremdsystemen durch Anschluss an 125er oder 150er Schlauch-/Rohrstutzen.
----------------------------------------------------------------------------------------------------
COMPAIR® flow 150 (System Ø 150)
In den folgenden Ausführungen erhältlich:
- Flow Star GTS 150 Mauerkasten
mit Anschluss an Rundrohr Ø 150 mm und runder Edelstahlaußenabdeckung (Ø 220 mm).
- Flow Star GTS 150 F Mauerkasten
mit Anschluss an COMPAIR® flow 150 Rechteckrohr und runder Edelstahlaußenabdeckung (Ø 220 mm). - Flow Star GTS 125 Mauerkasten
mit Anschluss an Rundrohr Ø 125 mm und runder Edelstahlaußenabdeckung (Ø 197 mm). - Flow Star GTS 125 F Mauerkasten
mit Anschluss an COMPAIR® flow 125 Rechteckrohr und runder Edelstahlaußenabdeckung (Ø 197 mm).
Auch wetterseitig einbaubar. Ein Einfrieren bei extremen Temperaturen kann verhindert werden, indem man den Flansch mit etwas Vaseline o.ä. einschmiert, wie bei einer Autotür.
Maßskizze (siehe auch Zoombild 2):
Download Datenblatt (PDF, 550 KB).
Download Montageanleitung ( PDF, 1,1 MB).
Download Blower-Door Zertifikat (PDF, 1,20 MB)
Der erste Mauerkasten mit Leitkörpertechnologie
Ein optimaler Strömungsverlauf unter Einbeziehung des Außenwand-Mauerkastens ist für die Gesamteffizienz jedes Küchenabluftsystems von entscheidender Bedeutung. Mit dem flow-Star Mauerkasten gelang die Verknüpfung von hoher Strömungsleistung, perfekter Wandanschlussdichtigkeit und moderner Außenoptik.
Der flow-Star Mauerkasten verschließt die Maueröffnung im geschlossenen Zustand, was wiederum das Entweichen von warmer Raumluft nach außen verhindert.
Ein optimaler Strömungsverlauf unter Einbeziehung des Außenwand-Mauerkastens ist für die Gesamteffizienz jedes Küchenabluftsystems von entscheidender Bedeutung. Mit dem flow-Star Mauerkasten gelang die Verknüpfung von hoher Strömungsleistung, perfekter Wandanschlussdichtigkeit und moderner Außenoptik.
Der flow-Star Mauerkasten verschließt die Maueröffnung im geschlossenen Zustand, was wiederum das Entweichen von warmer Raumluft nach außen verhindert.
Beim flow Star GTS wird die auftretende hohe Energie, bedingt durch den großen Strömungsquerschnitt, durch eine zusätzliche verbaute Druckfeder aufgenommen. Bei abgeschalteter Haube schließt die Frontplatte bündig mit der Außenwand ab.
Der flow Star erfüllt mit seiner modernen, flächenbündigen Außenoptik die Erwartungen an eine zeitgemäße Küchenplanung und Architektur.
GTS steht im Wortlaut für "generation two springs" , was sich auf die zwei verbauten Federn bezieht. Im Vergleich zum ursprünglichen flow Star ist eine Druckfeder hinzugekommen, die den Strömungskörper auf den letzten 10 mm Ausfahrweg ausbremst und so einen starken Aufprall auf die Endanschläge vermeidet. Die kinetische Energie, die beim Öffnungsvorgang entsteht, wird aufgenommen und in Schließrichtung, entgegen des Volumenstroms, wieder abgegeben. Dabei wird sich die Öffnungsweite des flow Stars GTS individuell dem spezifischen Volumenstrom der Haube anpassen.
Weitere Details:
Effizienz, elegantes Design, durchdacht
Über 80% weniger Druckverlust gegenüber Standardmauerkästen. Geringster Wärmedurchgangs-Koeffizient (U-Wert 4,0 W/m2K). Die Luftdichtheitsprüfung mit Blower-Door-Test ergab selbst bei Unter-bzw. Überdruck bis -60(PA)/+60(PA) nahezu Dichtigkeit der Außenabdeckung.
Ein derart luftdichter Gebäudeabschluss garantiert minimale Wärmeenergieverluste und erfüllt die Anforderungen von so genannten Energie-Effizienzhäusern.
Die flow Star Mauerkästen im Rohrquerschnitt 125 und 150 mm verbinden höchste Funktionalität mit eleganter Design-Ästhetik. Das Einzige, was man von außen sieht, ist eine formschöne und für ihr Design mehrfach prämierte, runde Edelstahl-Abdeckplatte, die im geschlossenen Zustand bündig mit der Wandfläche abschließt. Natürlich besteht Freiraum für individuell an den Baustil des Hauses angepasste Gestaltungslösungen.
Leichte Montage, gestaltungsfreiheit, kompatibel
flow Star passt in jede Kernbohrung mit mindestens 132 mm Ø (flow Star 125) und 155 mm Ø (flow Star 150). Die Mindest-Mauerdicke beträgt 314 mm, die maximale Mauerdicke 500 mm. Das Außenrohr wird für die Rohrbau-Vormontage mit Styropor-Füllstück geliefert. Eine ausführliche, bebilderte Montageanleitung gehört zum Lieferumfang.
Die flow Star Mauerkästen sind kompatibel mit Alt- und Fremdsystemen durch Anschluss an 125er oder 150er Schlauch-/Rohrstutzen.
Natürlich besteht Freiraum für individuell an den Baustil des Hauses angepasste Gestaltungslösungen.
System-Innovation, perfekte Funktion, wetterfest
Die robuste Kunststoff-Konstruktion mit Edelstahl-Außenabdeckung sorgt für einwandfreie Funktion bei jedem Wetter.
Die Tragarm-/Strömungstrichter-Konstruktion aus glasfaserverstärktem Kunststoff mit rostfreien Edelstahl-Kugellagern ist witterungsbeständig. Durch die wandabweisende Luftführung wird eine Verschmutzung der Außenwand verhindert. Die flow Star Mauerkästen verzichten auf montageaufwendige, elektrisch gesteuerte Stellantriebe mit zusätzlichem Energie- und Raumbedarf.
Das Funktionsprinzip basiert auf der Druckwirkung des bei Haubenbetrieb entstehenden Luftstroms (Volumenstrom) in Verbindung mit mechanisch gesteuerter Feder- und Magnetkraft beim Öffnen bzw. Schließen.
Eine umlaufende Labyrinth-Ringdichtung in Kombination mit Permanentmagneten garantiert eine optimale Dichtigkeit in geschlossenem Zustand und verhindert das Eindringen von Regen uns Schmutz.
Die robuste Kunststoff-Konstruktion mit Edelstahl-Außenabdeckung sorgt für einwandfreie Funktion bei jedem Wetter.
Die Tragarm-/Strömungstrichter-Konstruktion aus glasfaserverstärktem Kunststoff mit rostfreien Edelstahl-Kugellagern ist witterungsbeständig. Durch die wandabweisende Luftführung wird eine Verschmutzung der Außenwand verhindert. Die flow Star Mauerkästen verzichten auf montageaufwendige, elektrisch gesteuerte Stellantriebe mit zusätzlichem Energie- und Raumbedarf.
Das Funktionsprinzip basiert auf der Druckwirkung des bei Haubenbetrieb entstehenden Luftstroms (Volumenstrom) in Verbindung mit mechanisch gesteuerter Feder- und Magnetkraft beim Öffnen bzw. Schließen.
Eine umlaufende Labyrinth-Ringdichtung in Kombination mit Permanentmagneten garantiert eine optimale Dichtigkeit in geschlossenem Zustand und verhindert das Eindringen von Regen uns Schmutz.
COMPAIR® flow 150 (System Ø 150)
